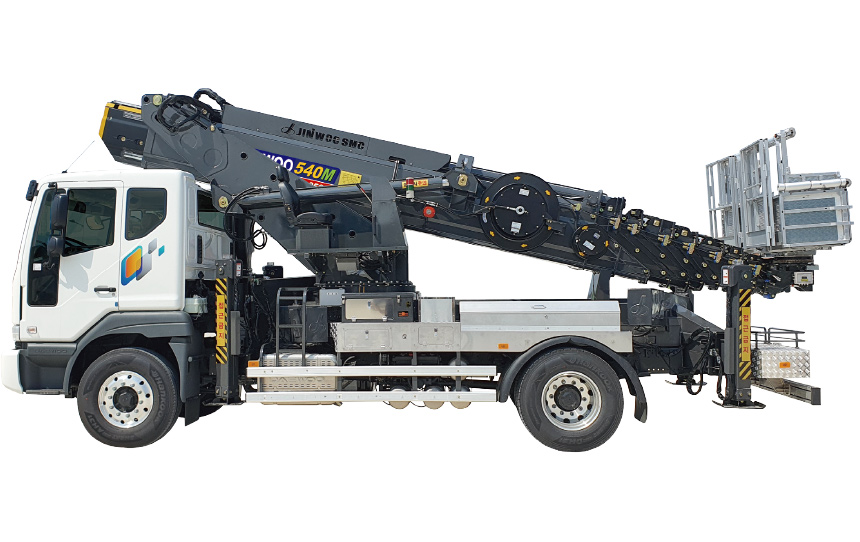

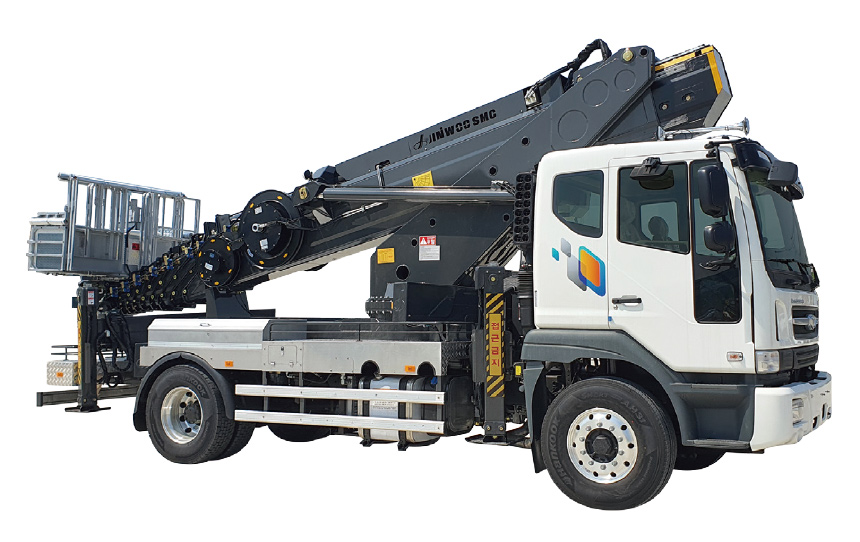

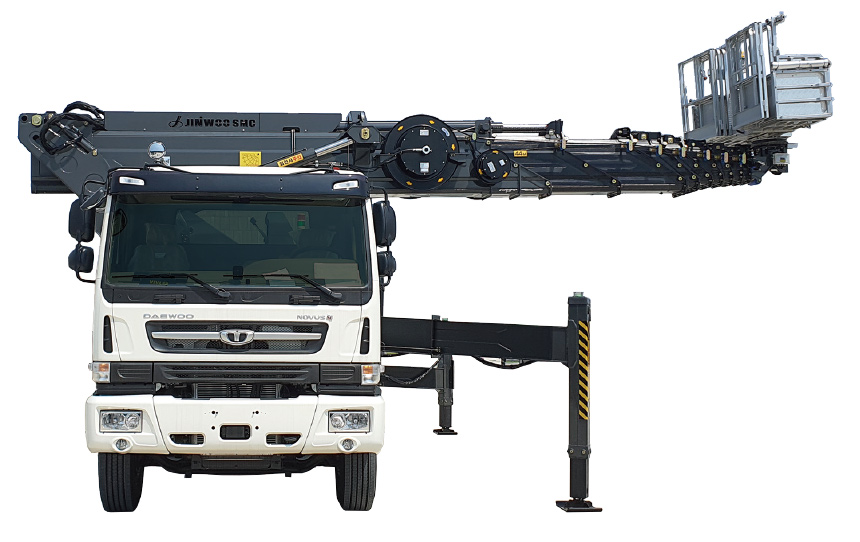

JINWOO 540M

ОПТИМИЗИРОВАНО ДЛЯ УЗКИХ И ОГРАНИЧЕННЫХ ПРОСТРАНСТВ

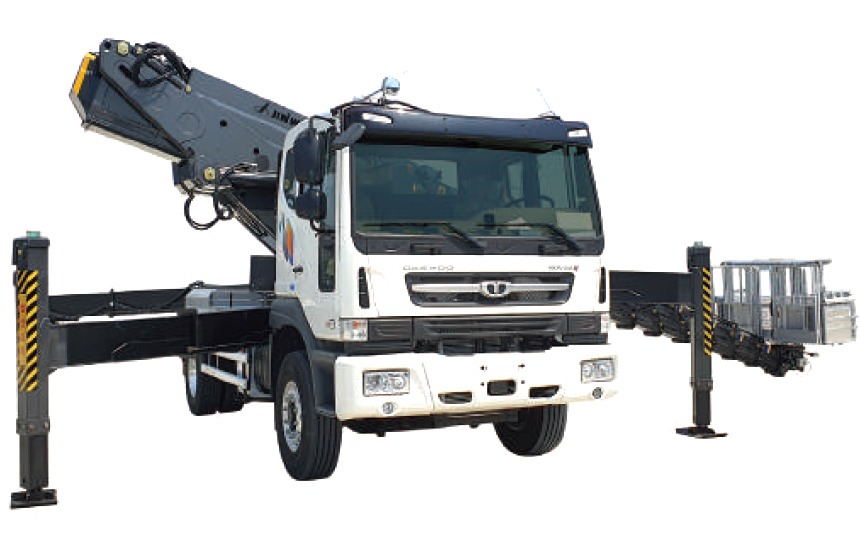

  • Выдвижение короткой боковой опоры (1.4 м) и компактный размер транспортировки

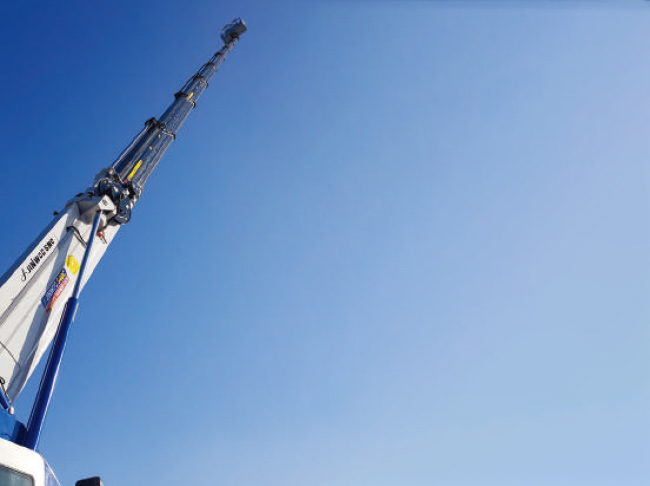

  • Минимальный изгиб стрелы, так как она произведена из высокопрочной стали со специальной обработкой.
  • Управление стрелой цепями для улучшенной безопасности и минимального провисания

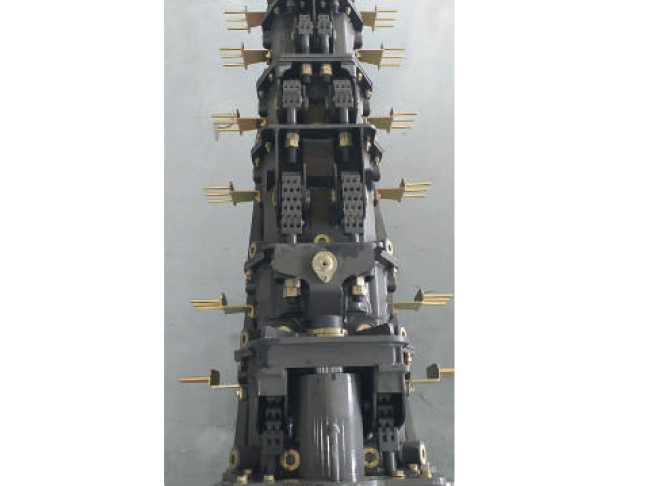

  • Выдвижение двухступенчатой стрелы с управляемым программой двойным цилиндром выдвижения
  • Минимальный момент шестнадцатиугольными стрелами (16 краев) с улучшенным 9-ступенчатым шагом.

Галерея

Схема рабочей зоны

Спецификация

Содержание Единица Данные Сведения
Допустимое транспортное средство для монтажа Тонны Мин. полная масса транспортного средства 18,0 4x2
Макс. эксплуатационная нагрузка Грузоподъемность кг 400 (дополнительно 400 кг крановая лебедка) Включая 3 человек
Габариты изделия
(с транспортным средством)		 Длина мм 9,010 Размеры транспортного средства
Высота мм 3,980
Ширина мм 2,495
Рабочая зона Максимальная высота м 52 Высота оператора
Макс. вылет м/кг Заднее : 22 - 400 / 28 - 100
Left/Right : 19 - 400 / 25 - 100
Переднее : 12 - 400 / 15 - 100		 Макс. вылет боковой опоры
Рабочая площадка Dimension (L x D x H) мм 1,830 * 500 *1,100 Основной
3,230 * 1,030 * 1,100 В выдвинутом виде
Угол вращения гр. 360deg. Continuous ±720
Стрела Тип Шестнадцатиугольник 16 краев
Количество стрел 9 Телескопическая
Выдвижение Гидравлические цилиндры, цепь Двухступенчатая
Вращение поворотного стола Тип Гидравлическими редукторами Минимальный боковой зазор
Угол вращения гр. 350 ( ±175 ) Auto Cut-off
Тип гидравлического насосного привода Двигатель Вал отбора мощности Электрический тип
Боковая опора Ширина мм Переднее : 7,610 ; Заднее : 6,630 другое позиционирование
Выдвижение Гидравлические цилиндры, Проводs
Тип X-A Запатентовано
Управление и средства управления Тип Ручной рычаг Все средства управления
Дистанционное управление Переносное беспроводное радио Только верхние средства управления

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
