Автовышка

JINWOO 320

ВЫСОЧАЙШАЯ БЕЗОПАСНОСТЬ И СПОСОБНОСТЬ РАБОТАТЬ С ШАССИ (ЦЕНТРАЛЬНАЯ ОСЬ)

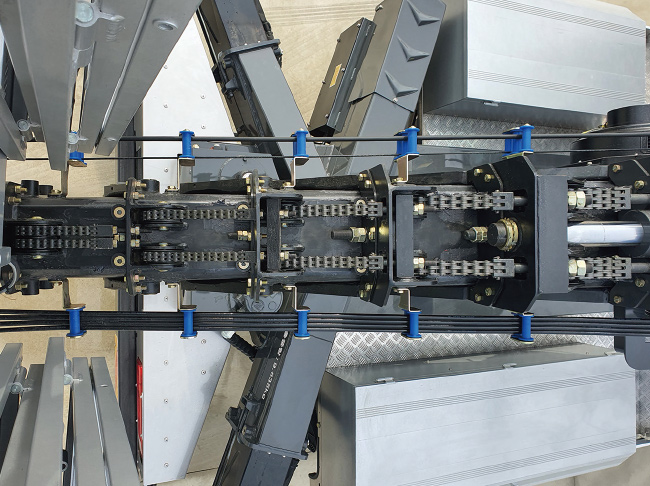

  • Стрела цепного типа для обеспечения безопасности; уменьшает момент, а также ремонт и не требует обслуживания.
  • Высокопрочная сталь со специальной обработкой, 7-ступенчатая стрела (16 краев).
  • Повышенная стабильность с нашей запатентованной системой стабилизатора в силе X-A (боковая опора).
  • Дополнительно передняя погружная система стабилизатора типа A для более длительной работы на передней площадке
  • Компактный размер с минимальным выдвижением стрелы (67 см) во избежание столкновения с въезжающими транспортными средствами
  • Уменьшенный момент площадки с большим кольцевым зубчатым колесом под рабочей площадкой.

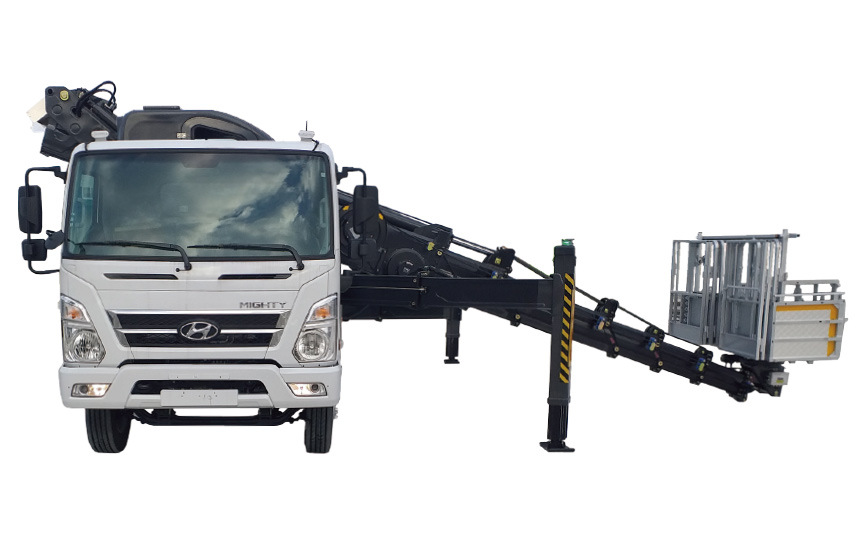

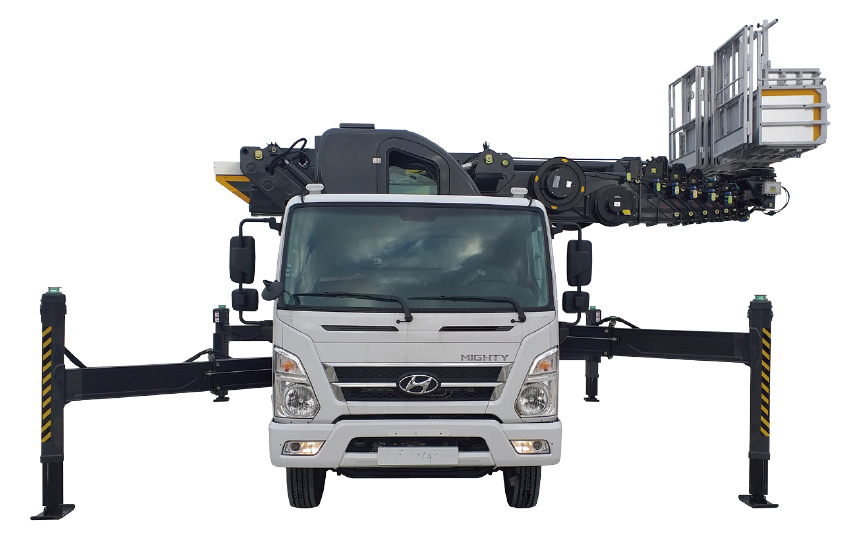

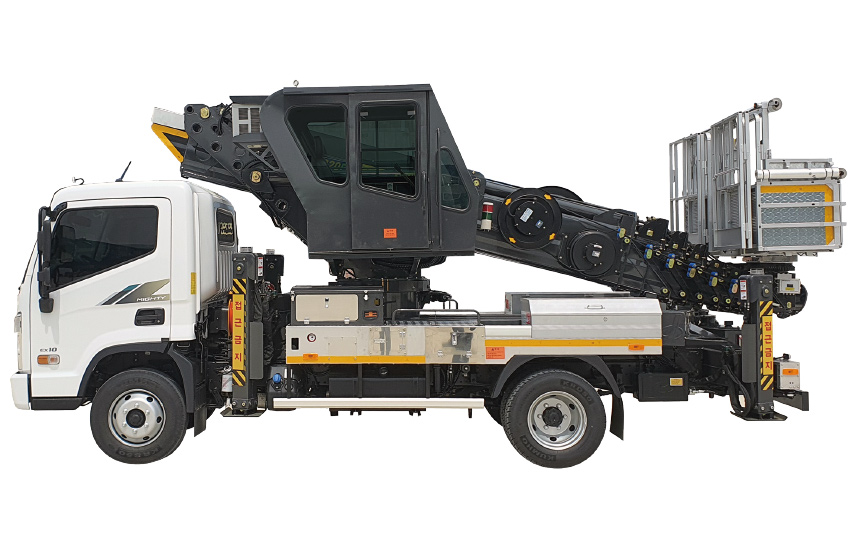

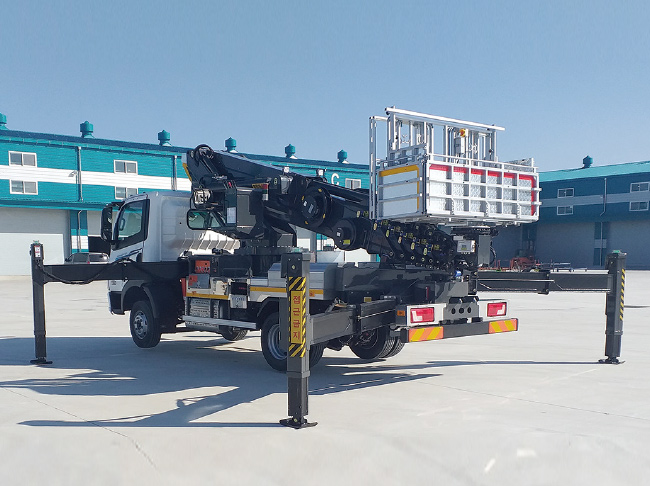

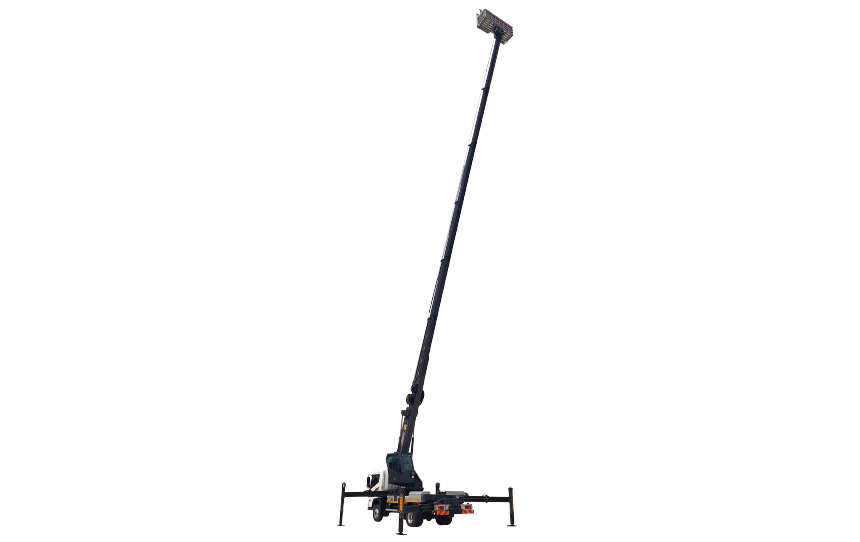

Галерея

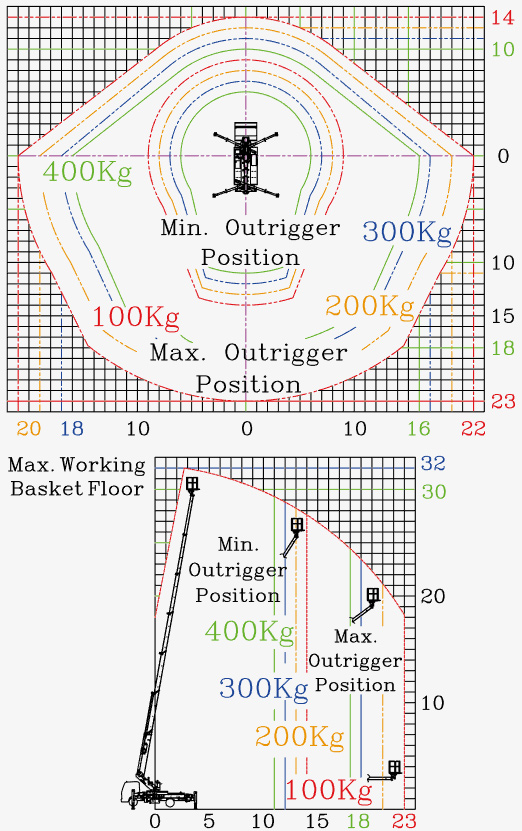

Схема рабочей зоны

Спецификация

Содержание Единица JINWOO320AH JINWOO320AD Сведения
Допустимое транспортное средство для монтажа Тонны Мин. полная масса транспортного средства 9,0 4x2
Макс. эксплуатационная нагрузка Грузоподъемность кг 400 (дополнительно 400 кг крановая лебедка) Включая 3 человек
Габариты изделия (с транспортным средством) Длина мм 6,785 7,100 Размеры транспортного средства
Высота мм 3,070 3,110
Ширина мм 2,150 2,360
Рабочая зона Максимальная высота м 32 Высота оператора
Макс. вылет м/кг Заднее : 18 - 400 / 23 - 100
Слева/справа : 16 - 400 / 22 - 100
Переднее : 10 - 400 / 14 - 100		 Макс. вылет боковой опоры
Рабочая площадка Габариты (Д x Г x В) мм 1,830 * 500 *1,100 Основной
3,230 * 1,030 *1,100 В выдвинутом виде
Угол вращения гр. 360 гр. Непрерывно ±720
Стрела Тип Шестнадцатиугольник 16 краев
Количество стрел 7 Телескопическая
Выдвижение Гидравлические цилиндры, цепи Single stage
Вращение поворотного стола Тип Опорно-поворотный подшипник с редукторами Минимальный боковой зазор
Угол вращения гр. 350 ( ±175 ) Автоматическое выключение
Тип гидравлического насосного привода Двигатель Вал отбора мощности Электрический тип
Боковая опора Ширина мм Переднее : 5,870
Заднее : 6,035		 Переднее : 5,980
Заднее : 6,070		 другое позиционирование
Выдвижение Гидравлическим цилиндром, Проводом
Тип X - A Запатентовано
Управление и средства управления Тип Гидравлические рычаги Все средства управления
Дистанционное управление Переносное беспроводное радио Только верхние средства управления

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
