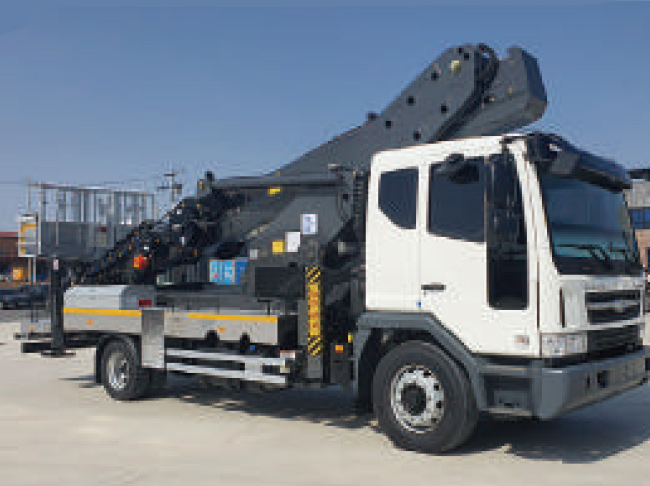

JINWOO 460L / JINWOO 450S

ИЗДЕЛИЕ БОЛЕЕ ВЫСОКОГО УРОВНЯ, УСТАНОВЛЕННОЕ НА ШАССИ ПОВЫШЕННОЙ ГРУЗОПОДЪЕМНОСТИ (5 ТОНН)

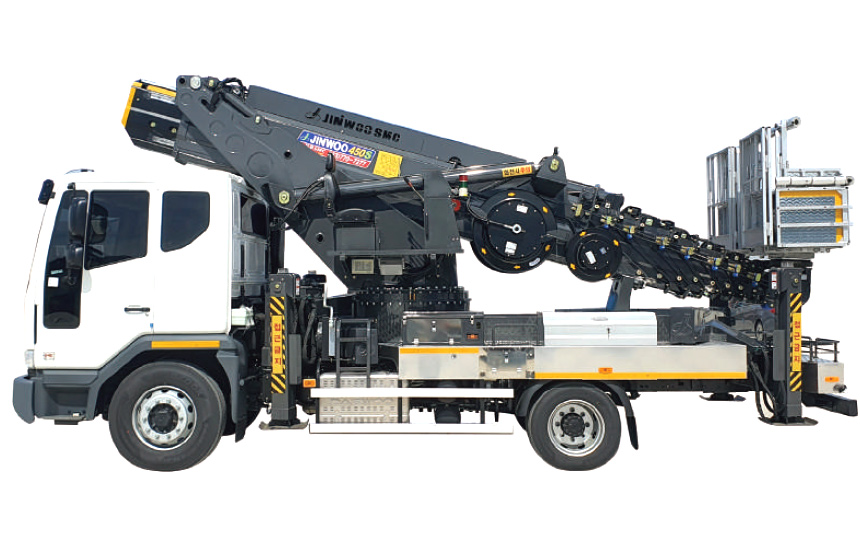

  • Компактная двухступенчатая модель стрелы 450S для ограниченных рабочих зон в больших городах.

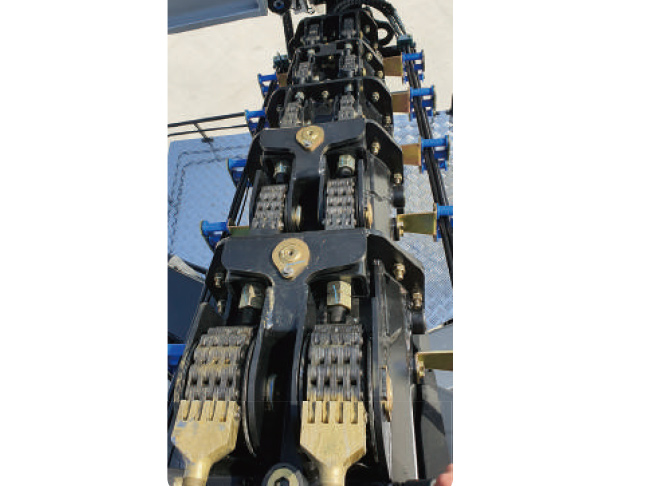

  • Стрела цепного типа для обеспечения безопасности; уменьшает момент, а также ремонт и не требует обслуживания.
  • Высокопрочная сталь со специальной обработкой, 7-ступенчатая стрела (8 ~ 16 краев).
  • Повышенная амортизация со специальной запатентованной системой стабилизатора в стиле X-A (боковая опора).
  • Специальная алюминиевая платформа грузоподъемностью 500 кг для повышения эффективности и удобства.

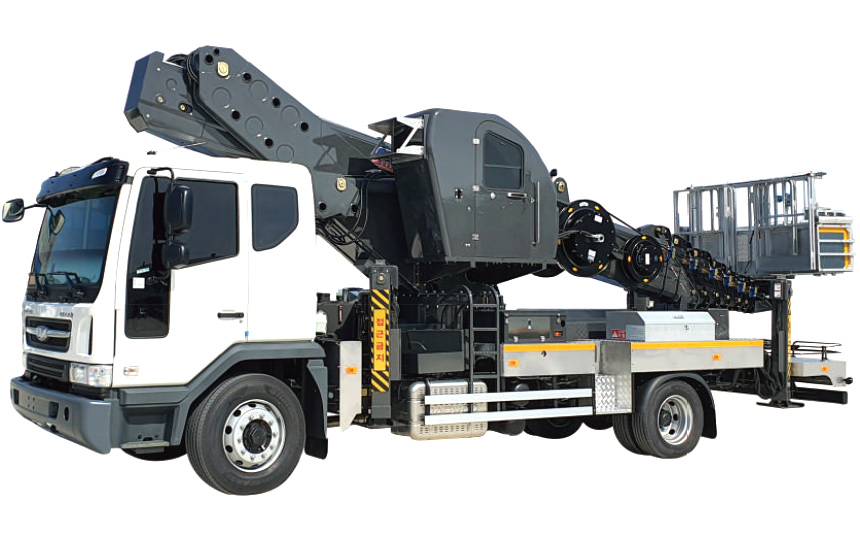

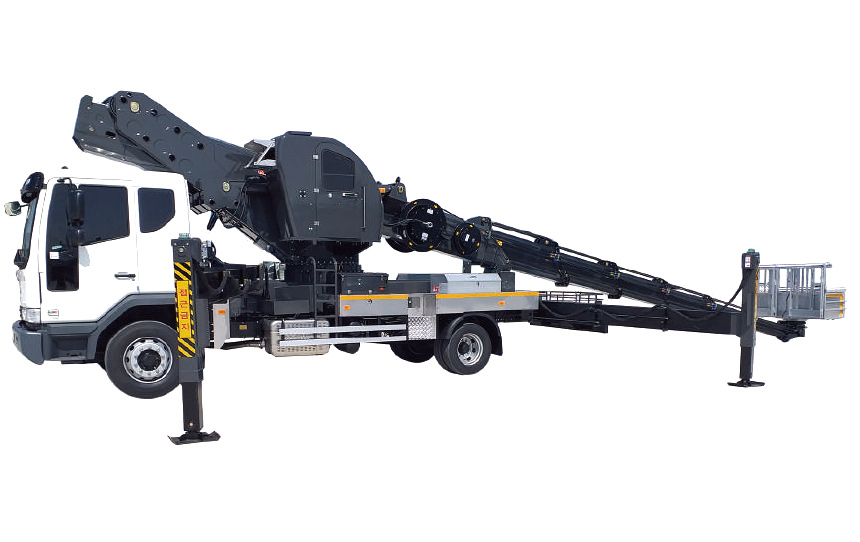

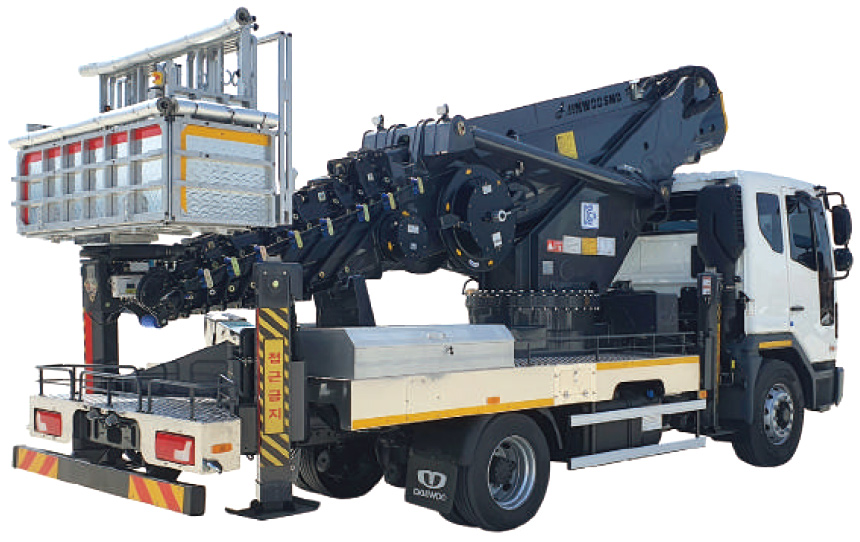

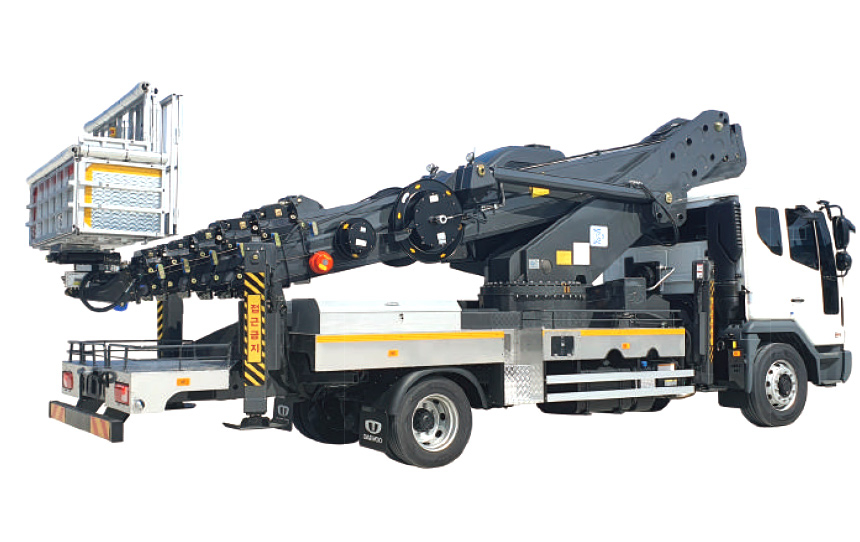

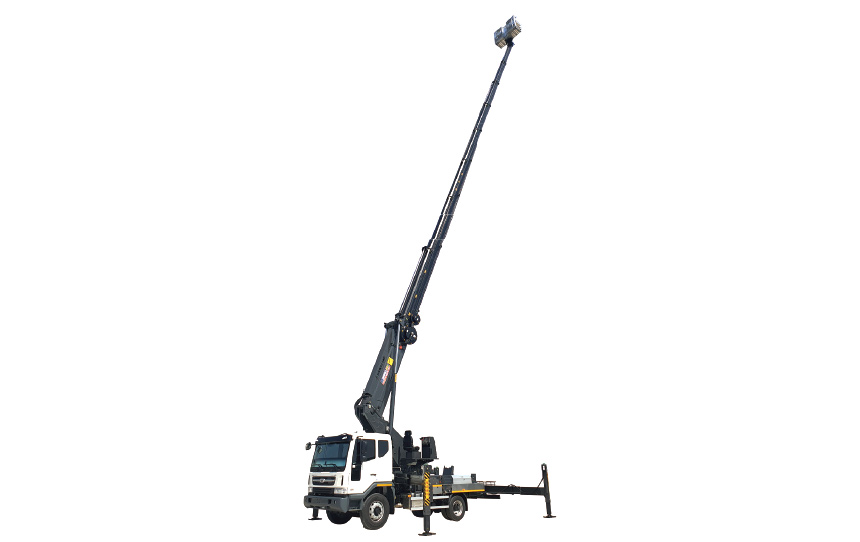

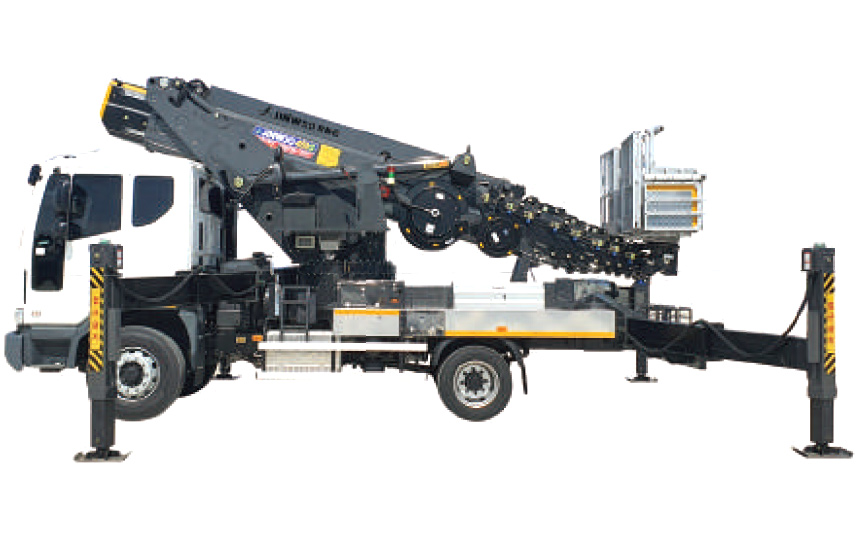

Галерея

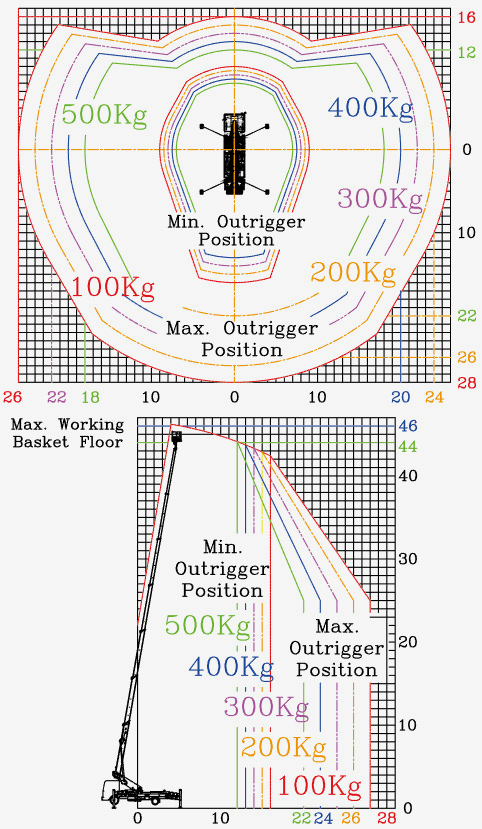

Схема рабочей зоны

Спецификация

Содержание Единица JINWOO460L JINWOO450S Сведения
Допустимое транспортное средство для монтажа Тонны Мин. полная масса транспортного средства 16,5 4x2
Макс. эксплуатационная нагрузка Грузоподъемность кг 500 ((специализированный дизайн)) 400 Включая 3 человек
Габариты изделия
(с транспортным средством)		 Длина мм 9,565 7,890 (компактный) Размеры транспортного средства
Высота мм 3,900 3,920
Ширина мм 2,495 2,495
Рабочая зона Максимальная высота м 46 45.5 Включая рост оператора
Макс. вылет м/кг 22 - 500, 28 - 100 22 - 400, 26 - 100 Макс. вылет боковой опоры
Рабочая площадка Габариты (Д x Г x В) мм 1,830 * 500 *1,100 Основной
3,220 * 1,030 * 1,100 В выдвинутом виде
Угол вращения гр. 360 гр. Непрерывно ±720
Стрела Тип #1 – #3 шестнадцатиугольная
#4 – #7 восьмиугольная		 Восьмиугольная Специальная 16 и 8 краев
Количество стрел 7 9 Телескопическая
Выдвижение Гидравлическим цилиндром, цепью
Вращение поворотного стола Тип Опорно-поворотный подшипник с редукторами Минимальный боковой зазор
Угол вращения гр. 350 (±175) Автоматическое выключение
Тип гидравлического насосного привода Двигатель Вал отбора мощности Электрический тип
Боковая опора Ширина мм Переднее : 8,460
Заднее : 8,165		 Переднее : 6,900
Заднее : 6,805		 Множество позиций на основе программы
Выдвижение Гидравлическим цилиндром, Проводом
Тип X - A Запатентовано
Управление и средства управления Тип Гидравлические рычаги Все средства управления
Дистанционное управление Переносное беспроводное радио Только верхние средства управления

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
