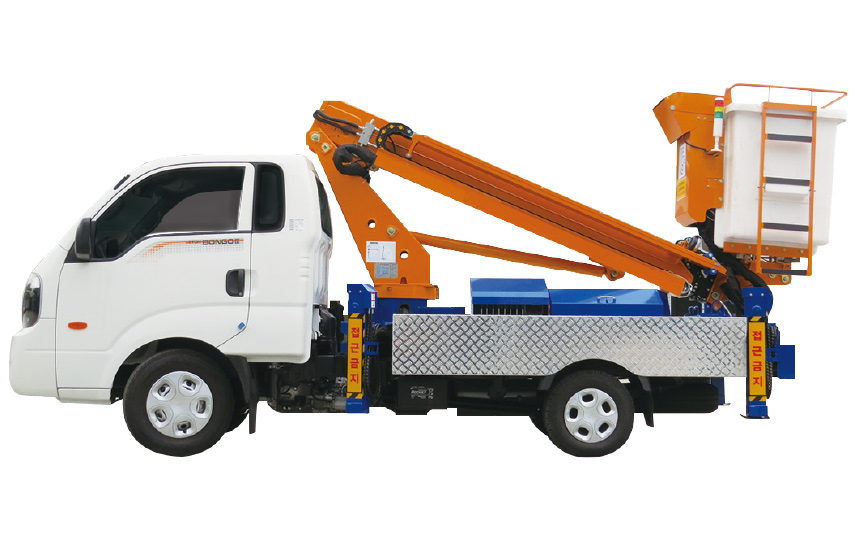

Автовышка

JINWOO 130 / JINWOO 100

ПРОЧНОСТЬ И БЕЗОПАСНОСТЬ С ЦЕПНОЙ СТРЕЛОЙ
  • Один человек может работать с телефонным столбом, электрическим проводом и линией связи.
  • Боковая опора типа H-A или X-H.
  • Все выдвижения и втягивания стрелы цепями для обеспечения безопасности.

Галерея

Схема рабочей зоны

Спецификация

Содержание Единица JINWOO130 JINWOO100 Сведения
Допустимое транспортное средство для монтажа Тонны Мин. полная масса транспортного средства 4,5 Мин. полная масса транспортного средства 3,5 4x2
Max. Working Load Грузоподъемность Kg 220 200 Включая 2 человек
( ДОПОЛНИТЕЛЬНАЯ Крановая лебедка на 100 кг )
Габариты изделия
(с транспортным средством)		 Длина мм 5,515 4,100 Размеры транспортного средства
Высота мм 2,380 2,370
Ширина мм 1,745 1,960
Рабочая зона Максимальная высота м 13.2 10.2 Высота оператора
Макс. вылет м/кг 6.5 - 200
10.5 - 100		 6.5 - 200
8.5 - 100		 Макс. вылет боковой опоры
Рабочая площадка Размеры Д x Ш x В мм 1,090 * 790 * 960 (20KV) С изоляцией из стеклопластика
1,820 * 800 * 1,100 Сталь
Угол вращения гр. ±80 ±180
дополнительно
Стрела Тип прямоугольная 4 краев
Количество стрел 3 2 Телескопическая
Выдвижение Гидравлическим цилиндром, цепью Single stage
Вращение поворотного стола Тип Поворотный привод с гидравлическим редуктором Минимальный боковой зазор
Угол вращения гр. 350 ( ±175 ) Автоматическое выключение
Тип гидравлического насосного привода Двигатель Вал отбора мощности Электрический тип
Боковая опора Ширина мм 3,100 другое позиционирование
Выдвижение Гидравлические цилиндры, Проводs
Тип H-H / H-A Запатентовано

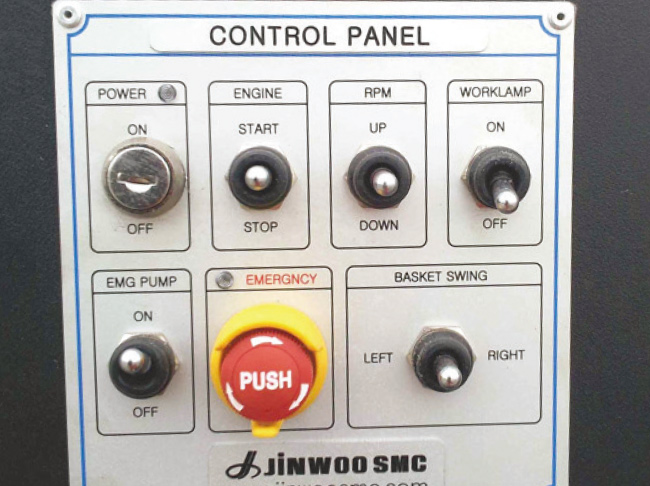

Управление и средства управления Тип Гидравлические рычаги Все средства управления

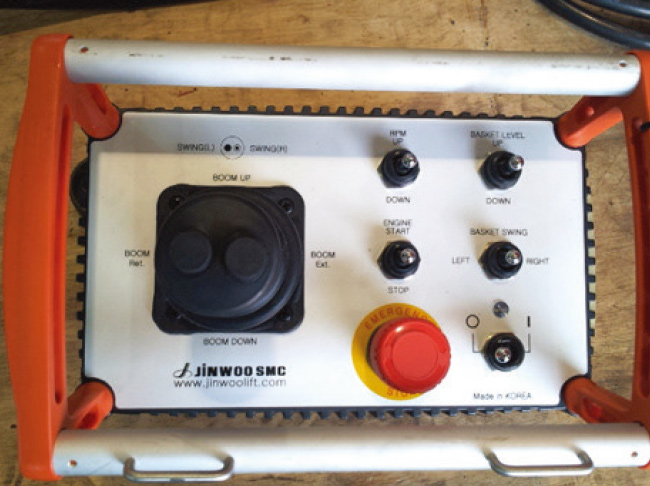

Верхние элементы управления Электронный блок управления или гидравлические рычаги По желанию

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
