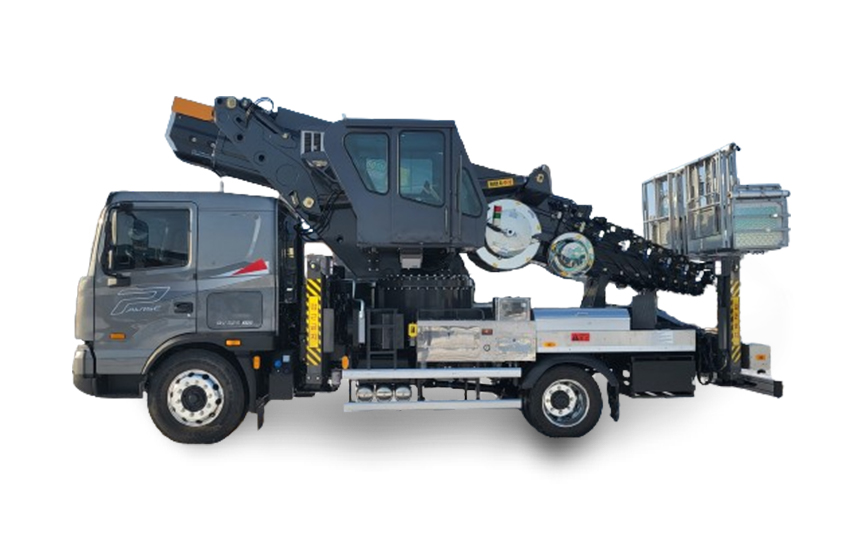

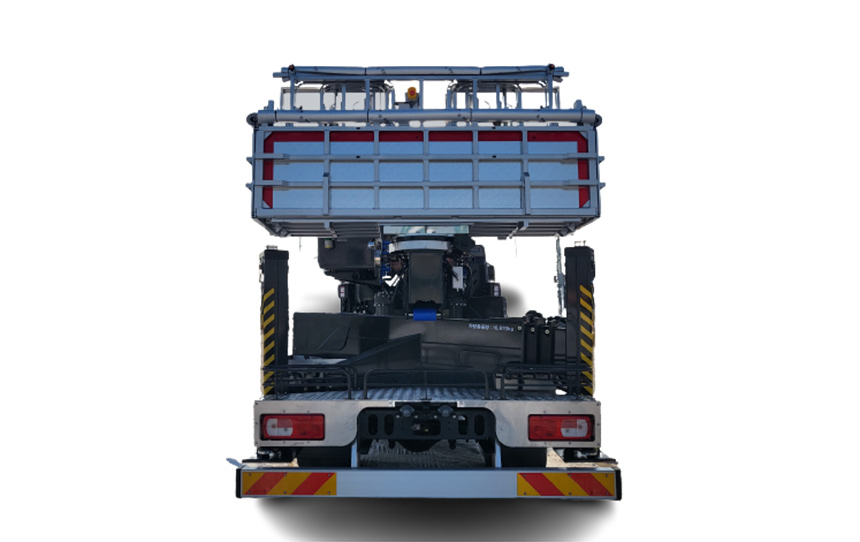

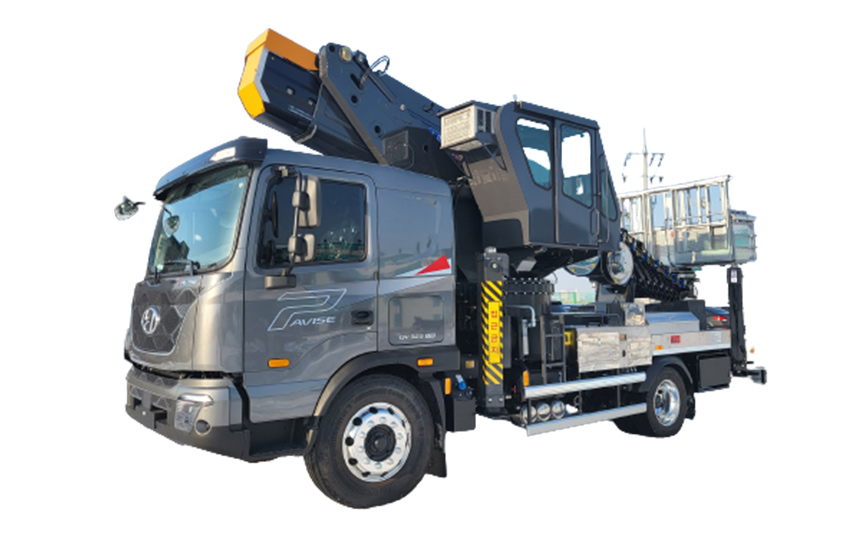

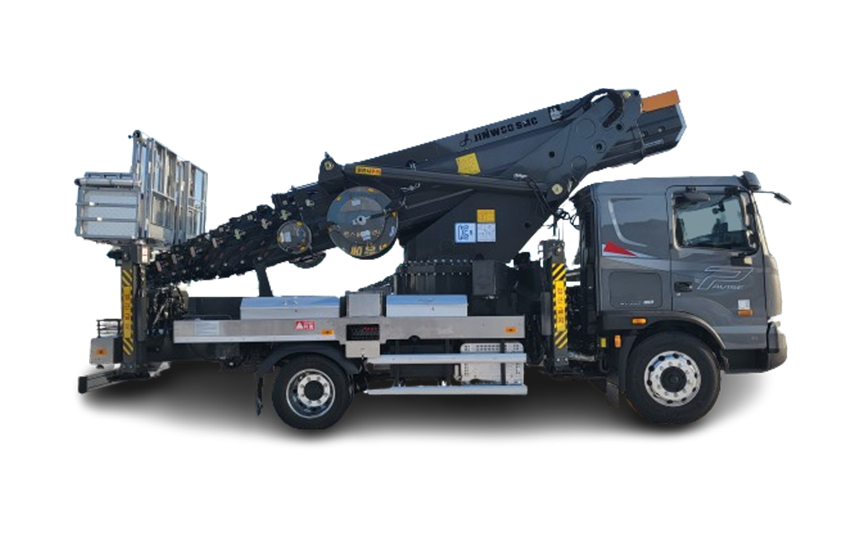

JW460SH

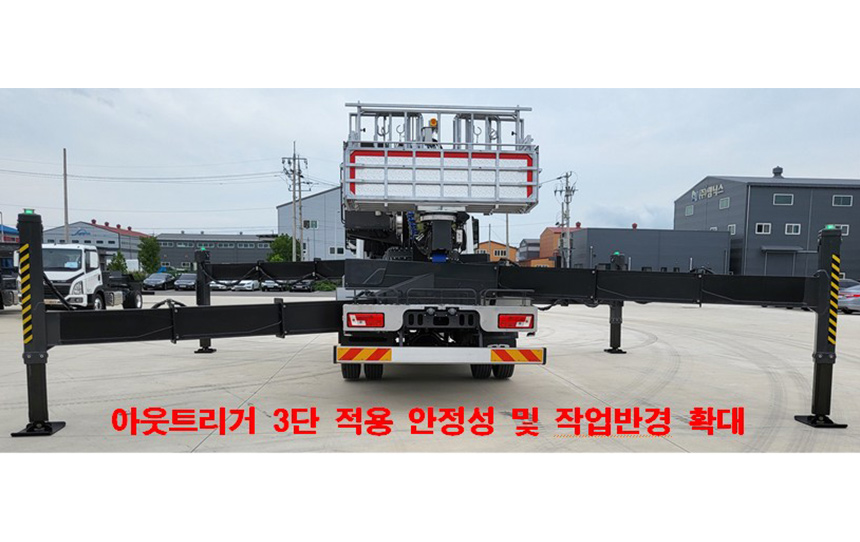

아웃트리거 3단 적용으로 작업 안정성 및 작업 반경이 한층 업그레이드 된 460SH
  • 장착차량 : 현대 파비스 17.5톤 프레스티지 단축(325마력)
  • ZF 12단 자동 변속기 장착(오토)

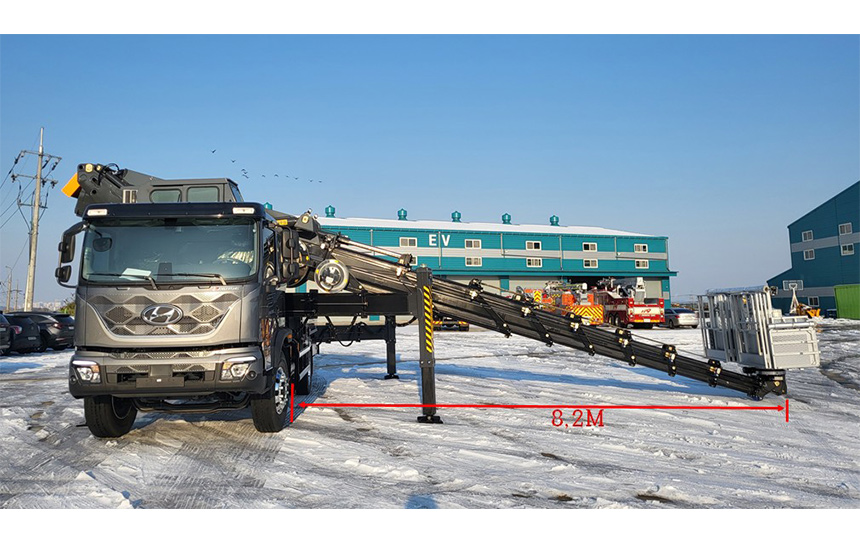

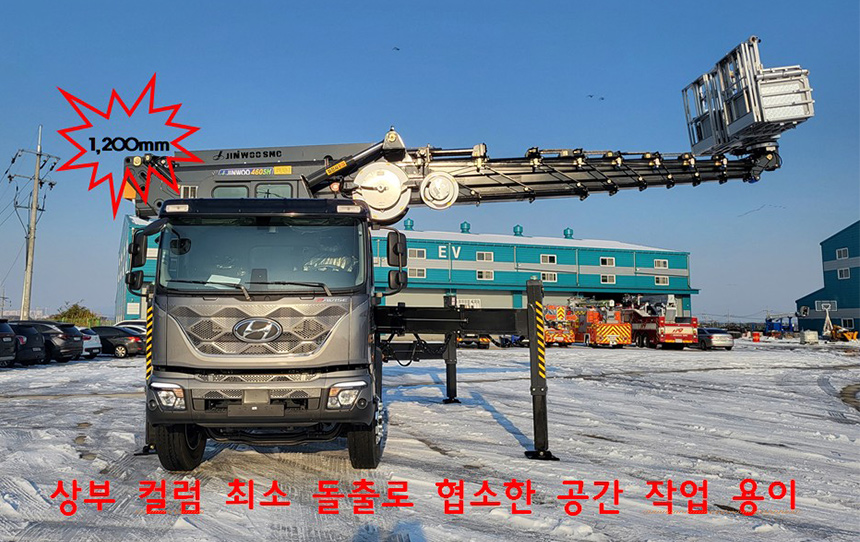

  • 상부 컬럼 측면 최소 돌출(1,200mm)로 협소 공간 작업 용이

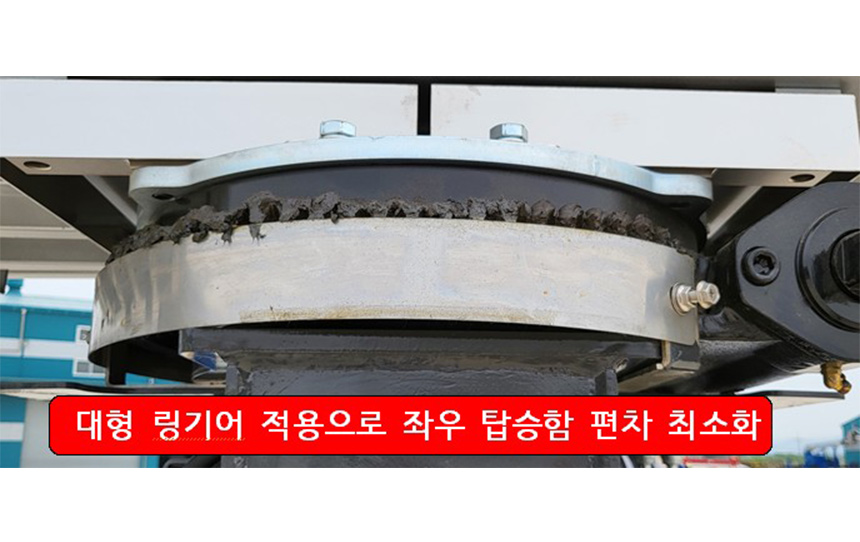

  • 탑승함 대형 링기어 장착 좌/우 편차 최소화

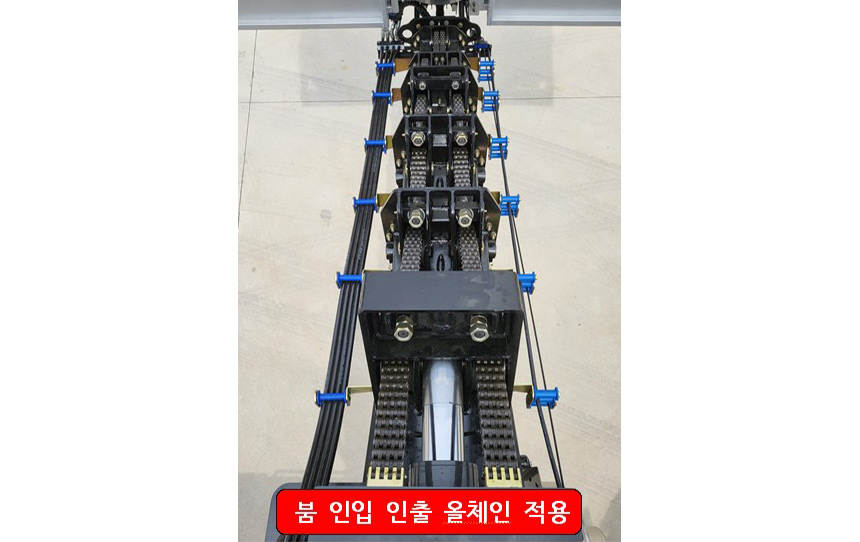

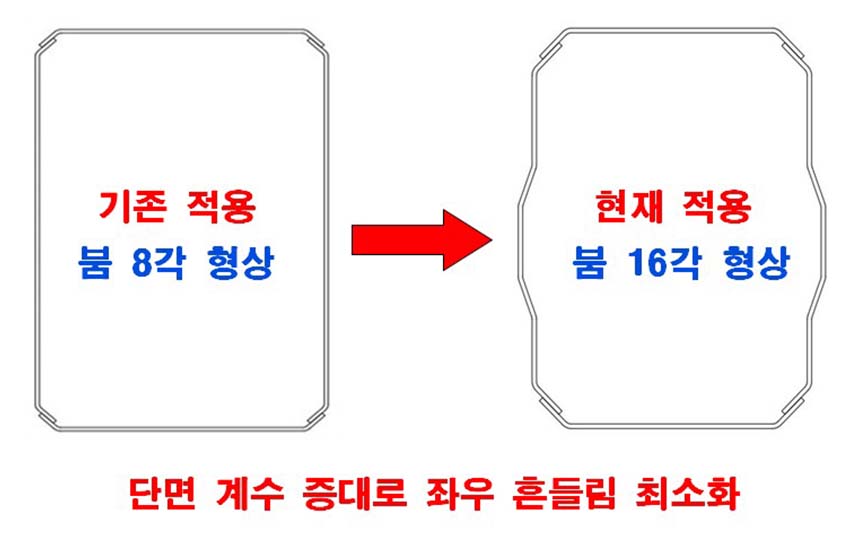

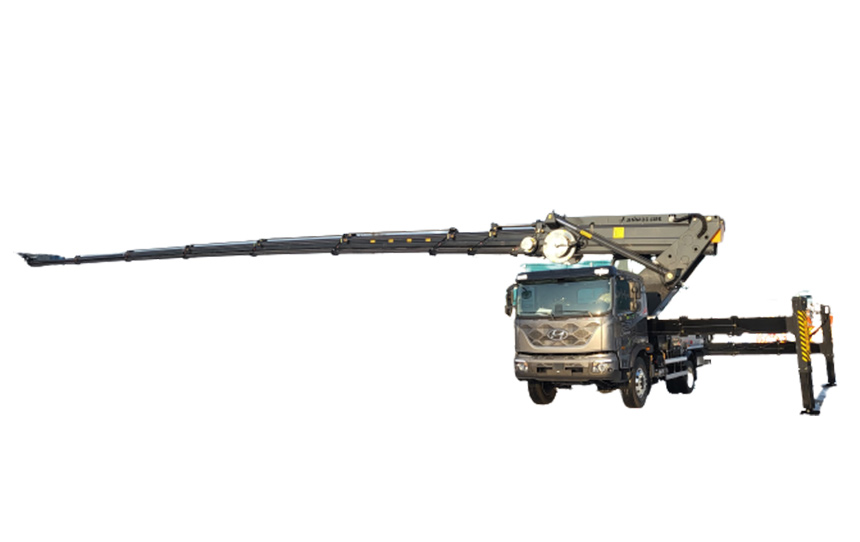

  • 붐 인입/인출 올체인 적용(붐 형상 : 16각/9단)
  • 독립된 2단 실린더 적용/3가지 방식의 붐 인출(3단+6단)

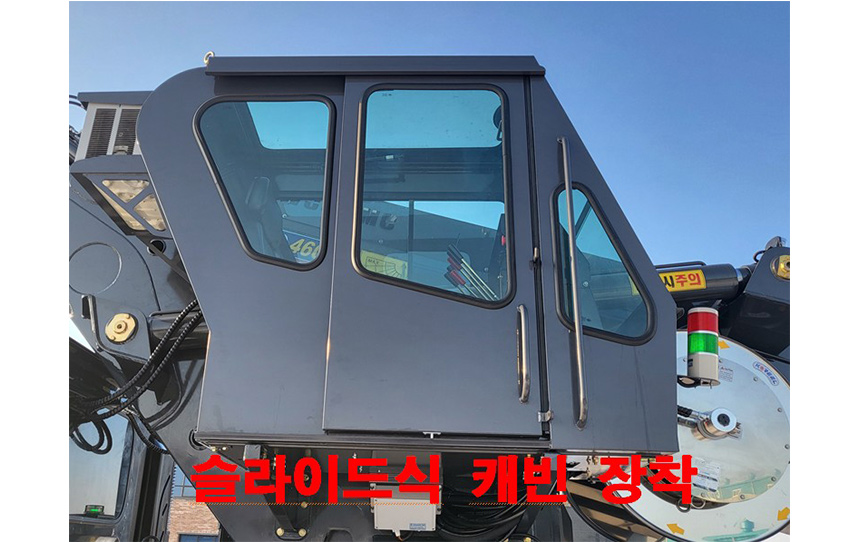

  • 슬라이드식 캐빈 옵션 선택 가능

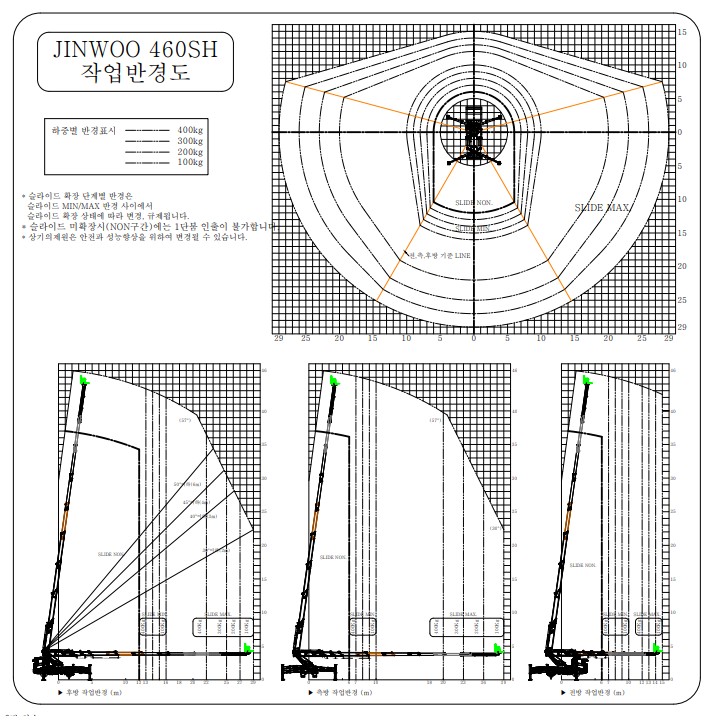

작업반경

제원표

구분 단위 JW460SH 비고
장착차량 - ton 현대 5톤 단축 -
작업하중 화물 kg 400 사람 2인 포함
차량 전장 mm 7,880 -
전고 mm 3,950 -
전폭 mm 2,450 -

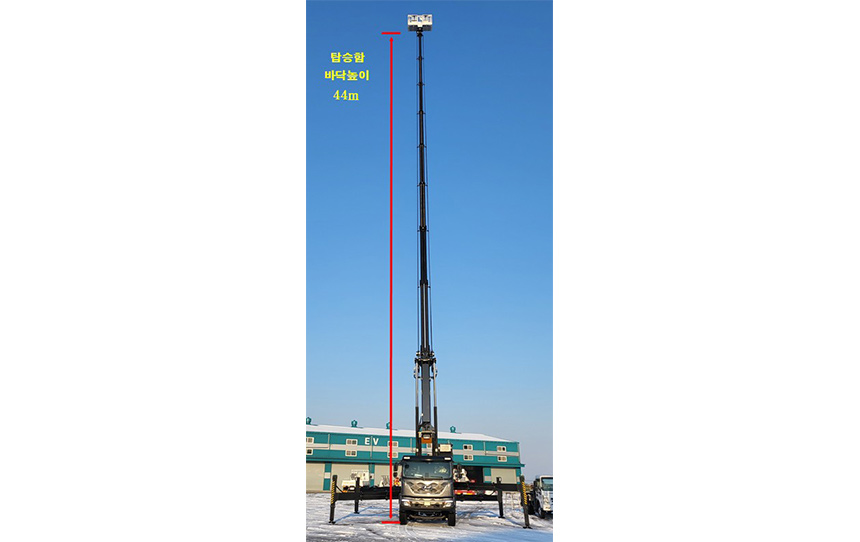

작업범위 작업높이 m 46 사람 포함
작업반경 m/kg 22/400 ~ 29/100 -
탑승함 구분 크기 OPT(간판)
크기 mm 500 x 1,830 x 1,100 540 x 1,600 x 1,000
확장시 mm 1,030 x 3,230 x 1,100 990 x 3,000 x 1,000
회전각도 ±720
형식 - 16각붐 -
붐단수 - 연동 9단 -
인출방식 - 유압실린더, 체인 -
턴테이블 회전 형식 - 유압 감속기 -
회전각도 ±350 -
유압펌프 구동방식 엔진 - P.T.O -
아웃트리거 mm 전후 : 7,400
좌우:F -8,370 R -8,170
-
인출방식 - 유압실린더, 와이어 -
형식 - X-A Type -
밸브조작 방식 - 레버식 -
리모트컨트롤 - 무선 - 기본 -
기타 총중량 kg 16,870 -

상기 제원 및 재질은 장비 개선을 위하여 예고 없이 개선될 수 있습니다.
